Gerätelayout

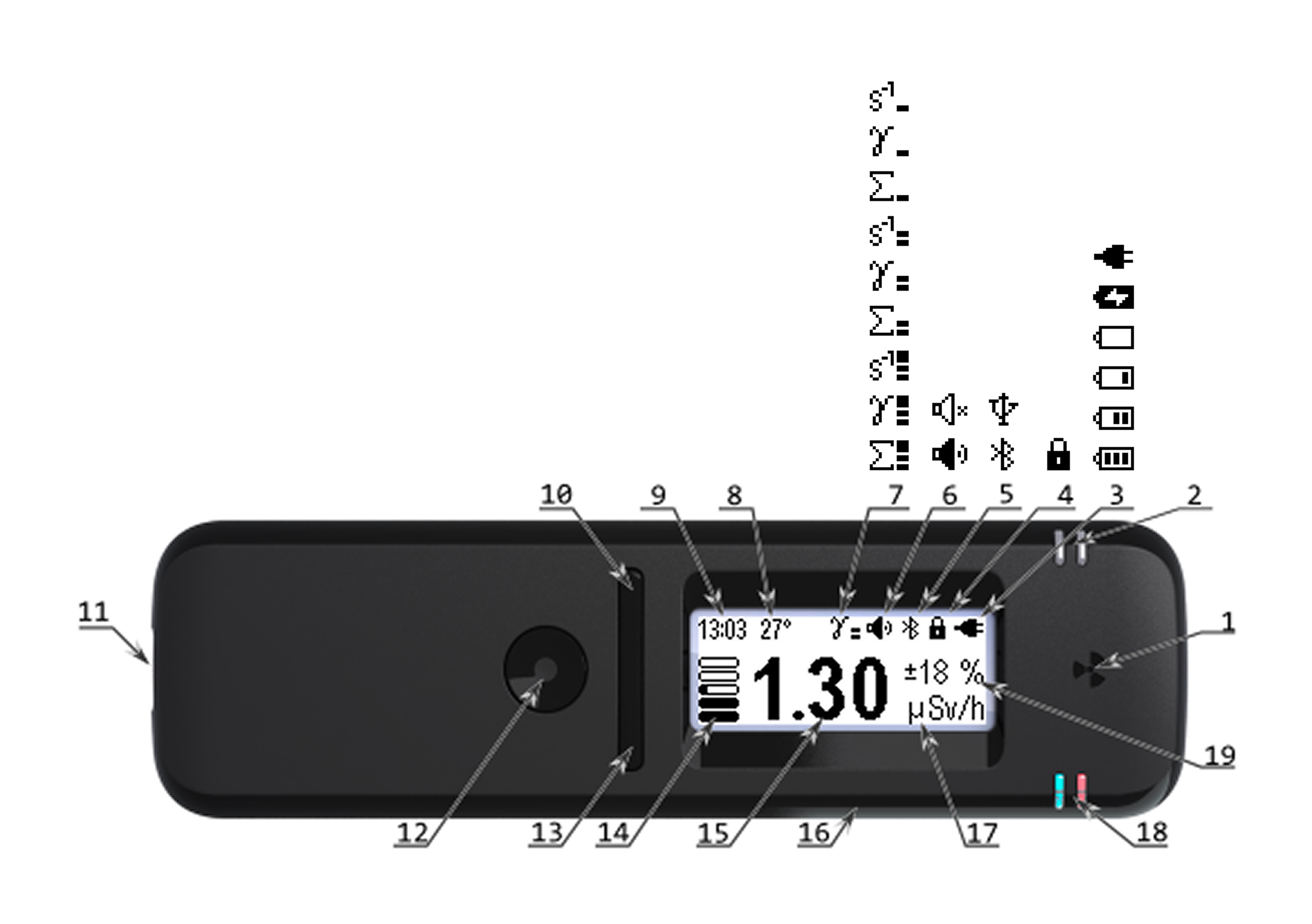

Designelemente, Steuerungen und Anzeigen tragbarer Strahlungsdetektor Radiacode-10X Serie

  1. Standort des Strahlungssensors, des digitalen Thermometers und des Orientierungssensors des Instruments.
  2. Umgebungslichtsensor zur Aktivierung der Bildschirmbeleuchtung bei schlechten Lichtverhältnissen.
  3. Status der eingebauten Batterie: Ladezustand, Ladevorgang, Ende des Ladevorgangs (betrieben durch eine externe Quelle).
  4. Anzeige für die Sperre der Steuertaste.
  5. Externe Verbindungen: USB, Bluetooth.
  6. Audio-Statusanzeige.
  7. Vorhandensein, Quelle und Alarmstufe.
  8. Temperatur des Strahlungssensors.
  9. Aktuelle Uhrzeit.
  10. „Oben“-Schwingtaste, wenn das Displaybild umgekehrt ist - "unten".
  11. USB Type-C-Anschluss zum Laden des Geräts und Datenaustausch.
  12. Runder Ein- und Bestätigungsknopf.
  13. „Abwärts“-Schwenktaste, wenn das Displaybild umgedreht ist - „aufwärts“.
  14. Grafische Darstellung der Dosisrate.
  15. Numerische Darstellung der Dosisrate.
  16. Quelle der akustischen Anzeige.
  17. Einheiten für die numerische Darstellung der Dosisrate.
  18. Lichtanzeige:
    1. Laden (blaues Licht);
    2. Gamma-Quanten-Registrierung (grün unter normalen Bedingungen, rot, wenn der Alarmgrenzwert überschritten wird).
  19. Zufälliger Fehler bei der Schätzung der Dosisrate.
