Die Grafiken für Impulszählrate und Dosisrate werden in diesem Fenster angezeigt. Die Daten für die Anzeige stammen aus der Datenbank und werden mit Echtzeitdaten vom Gerät ergänzt. Die Y-Achse der Anzeige ist logarithmisch skaliert.

Am oberen Rand des Fensters werden Informationen über die akkumulierte Strahlendosis und die Zeit ihrer Akkumulation zusammen mit der Gerätetemperatur angezeigt.

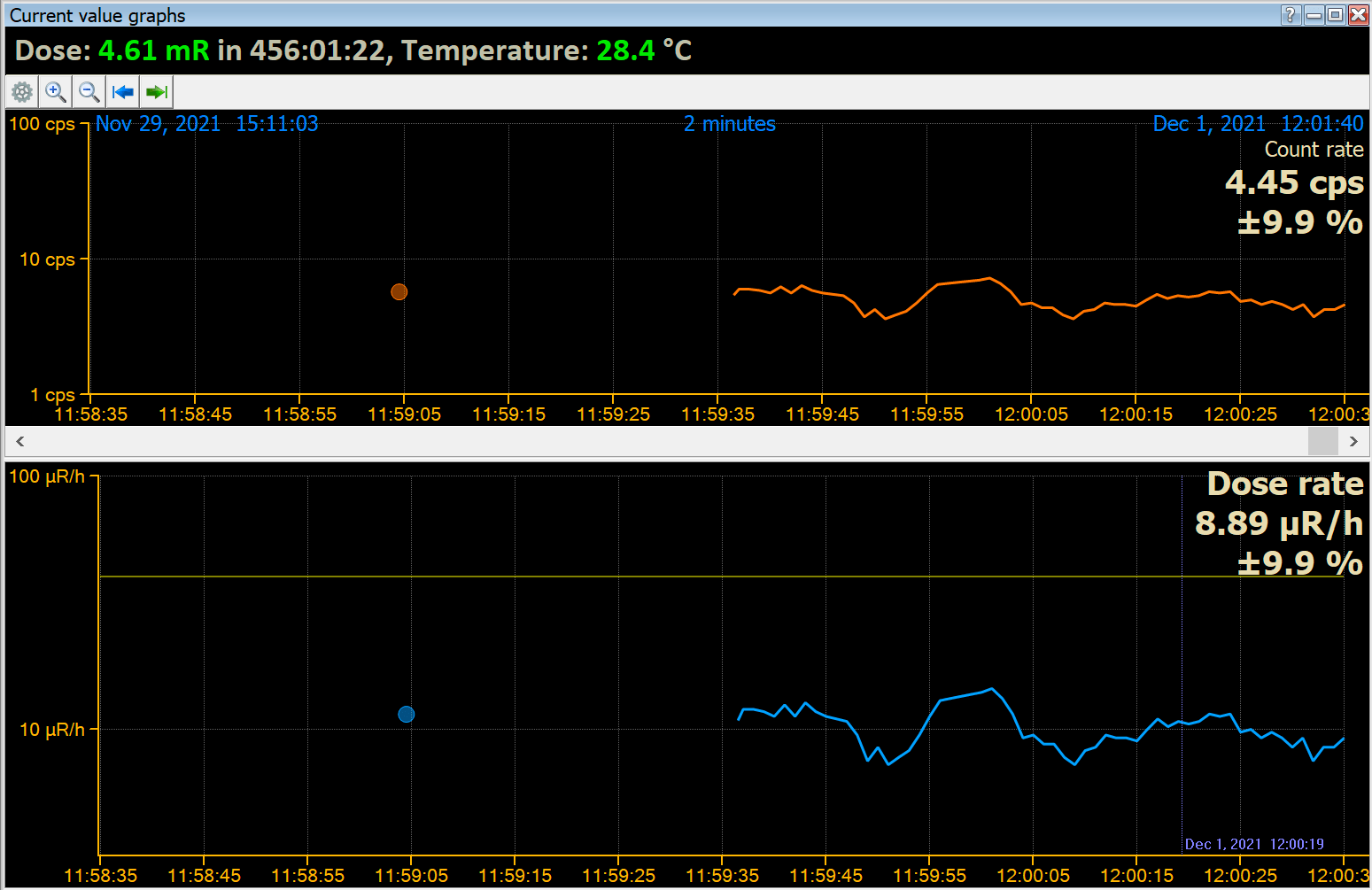

Am oberen Rand des Diagramms werden das Start- und Enddatum/-uhrzeit des Datenabschnitts angezeigt, der aus der Datenbank in den Speicher der Anwendung geladen wurde, in Blau dargestellt. Diese Daten stehen zur Anzeige in Diagrammen zur Verfügung. In der Mitte oben wird der Zeitmaßstab angezeigt, der im Bild 1 Minute beträgt. Das bedeutet, dass das Diagramm Daten für 1 Minute anzeigt. Sie können den Maßstab mit den Lupensymbolen in der Fenstersteuerleiste ändern.

In den Programmeinstellungen können Sie festlegen, ob das Programm die Punkte im Diagramm immer mit einer Linie verbinden soll. Sie können das Zeitintervall so einstellen, dass Punkte im Diagramm, die zeitlich durch einen Wert größer als das Intervall getrennt sind, nicht mit einer Linie verbunden, sondern mit Unterbrechungen angezeigt werden. Im Bild links sind zwei Kreise zu sehen, die zwei einzelne Messungen darstellen.

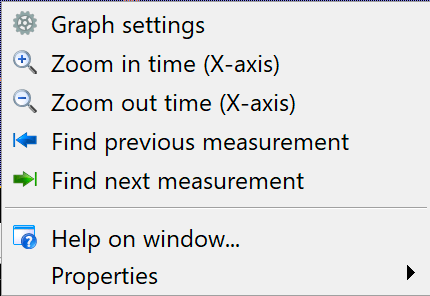

Die Schaltflächen in der Steuerleiste des Fensters wiederholen die Befehle des lokalen Rechtsklick-Menüs:

In diesem Dialogfeld können Sie die Optionen für die Anzeige des Diagrammfensters der aktuellen Werte festlegen.
