Icônes et symboles
Indicateur logarithmique

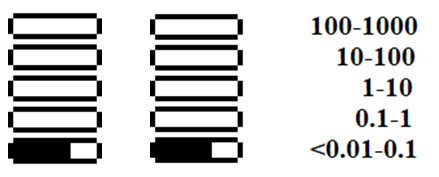

Dans tous les modes d’affichage sauf les réglages, l’écran montre un indicateur logarithmique. Chaque barre horizontale représente une valeur (débit de dose, dose, taux de comptage) sur une échelle logarithmique ; les barres voisines diffèrent d’un facteur 10. Exemple pour le débit de dose (µSv/h) :
Icônes de la barre d’état
Des icônes identifient les champs de la barre d’état. Les icônes de batterie diffèrent selon la série.
Niveau de charge — série Radiacode-10X :
| Icône | Description |
|---|---|
| Charge d’au moins 60 % |
| Charge d’au moins 30 % |
| Charge d’au moins 10 % |
| Charge inférieure à 10 % — charger la batterie |
| Batterie en charge |
| Charge terminée, alimentation externe |
Niveau de charge — série Radiacode-1XX :
| Icône | Description |
|---|---|
| Charge de 100 à 90 %, fonctionnement sur batterie |
| Charge inférieure à 90 % |
| Charge inférieure à 80 % |
| Charge inférieure à 70 % |
| Charge inférieure à 60 % |
| Charge inférieure à 50 % |
| Charge inférieure à 40 % |
| Charge inférieure à 30 % |
| Charge inférieure à 20 % |
| Charge inférieure à 10 % — charger la batterie |
| Batterie en charge |
| Charge terminée, alimentation externe |
Remarque : sur les appareils de la série Radiacode-1XX, le pourcentage de charge s’affiche à côté de l’icône de batterie.
Icônes communes de la barre d’état (les deux séries) :
| Icône | Description |
|---|---|
| Boutons à bascule verrouillés |
| Connexion USB établie |
| Connexion Bluetooth établie |
| Tous les sons désactivés |
| Sons activés |
| Taux de comptage — Alarme 1 |
| Taux de comptage — Alarme 2 |
| Taux de comptage — Hors échelle |
| Débit de dose — Alarme 1 |
| Débit de dose — Alarme 2 |
| Débit de dose — Hors échelle |
| Dose — Alarme 1 |
| Dose — Alarme 2 |
| Dose — Hors échelle |
| Échelle d’amplitude linéaire du spectre énergétique |
| Échelle d’amplitude logarithmique du spectre énergétique |
Icônes des éléments de menu
Dans le menu (appui court sur le bouton rond), les sections sont identifiées par une icône et un texte.
| Icône | Élément | Description |
|---|---|---|
| Settings | Menu des réglages — accès au sous-menu |
| Spectrum | Spectre énergétique du rayonnement photonique (gamma et X) — mode d’affichage |
| Monitor | Débit de dose ou taux de comptage actuel — mode d’affichage |
| Dose | Dose cumulée du rayonnement photonique (gamma et X) — mode d’affichage |
| Search | Mode recherche — taux de comptage en graphe |
| Power off | Éteindre l’appareil — action |
| Device info | Numéro de série et version du logiciel |
